熱 電 偶 延 伸 導 線 / 補 償 導 線

熱電偶延伸導線/補償導線是用於將測溫端測得的訊號從冷端延伸傳送到顯示儀表。延伸級的熱電偶導線是用顏色規範來區分熱電偶的類別，請參考Wire Color Codes。

熱電偶補償導線在包括常溫的特定溫域中與其熱電偶有大致相同的熱電特性，被用於延伸冷端到儀表。相較於熱電偶級導線(T/C Grade)，延伸級導線(EX Grade)的使用溫度範圍較低，因此它可能無法被用來製作測量更高溫度的測溫點。

基本上熱電偶延伸導線與補償導線在應用上是相同的，它們的差別在於：

延伸導線的導體和其熱電偶的導體都是用相同的合金製成的。而補償導線的導體合金與其熱電偶不同，但是它們的熱電勢值在特定的溫度範圍中是相同的(一般為0 到200 °C)。例如R-TYPE熱電偶的補償導線是由銅/銅鎳合金組成，成本低，只需要延伸冷端信號，就不需要使用昂貴的貴金屬芯線。

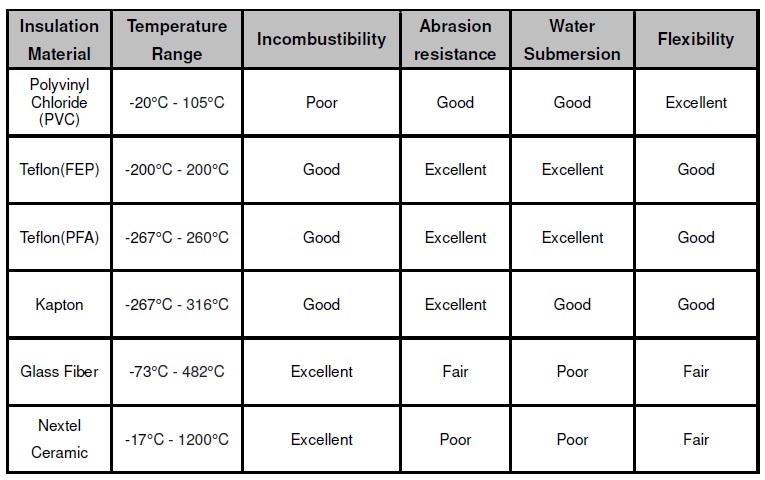

導體絕緣材質特性

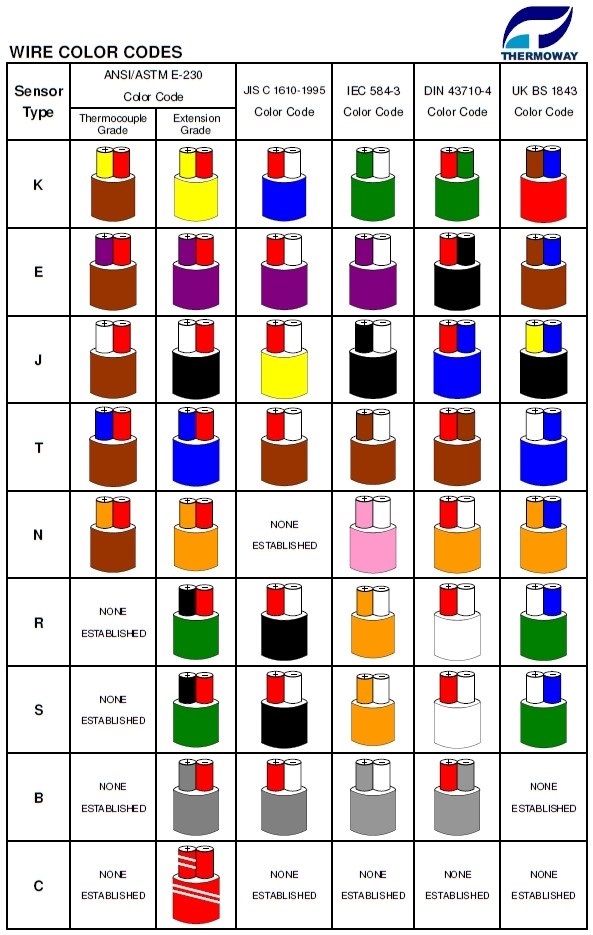

導線顏色規範

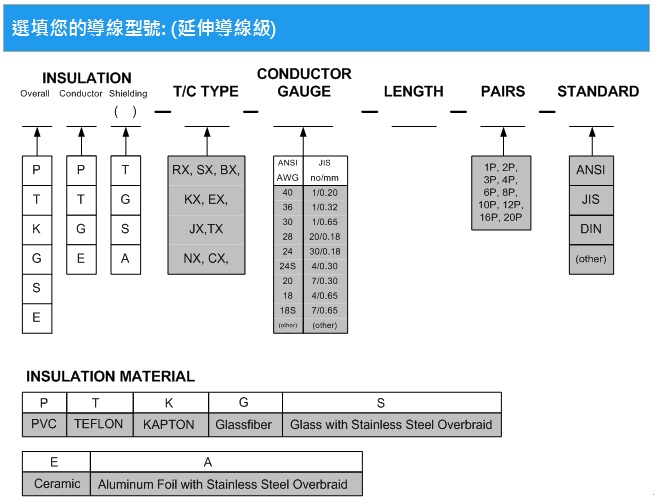

更多熱電偶導線規格，歡迎聯絡我們Contact Form
